案例 115227 · 纸质手绘图照片
手绘户型图拍成照片，转CAD是什么效果？

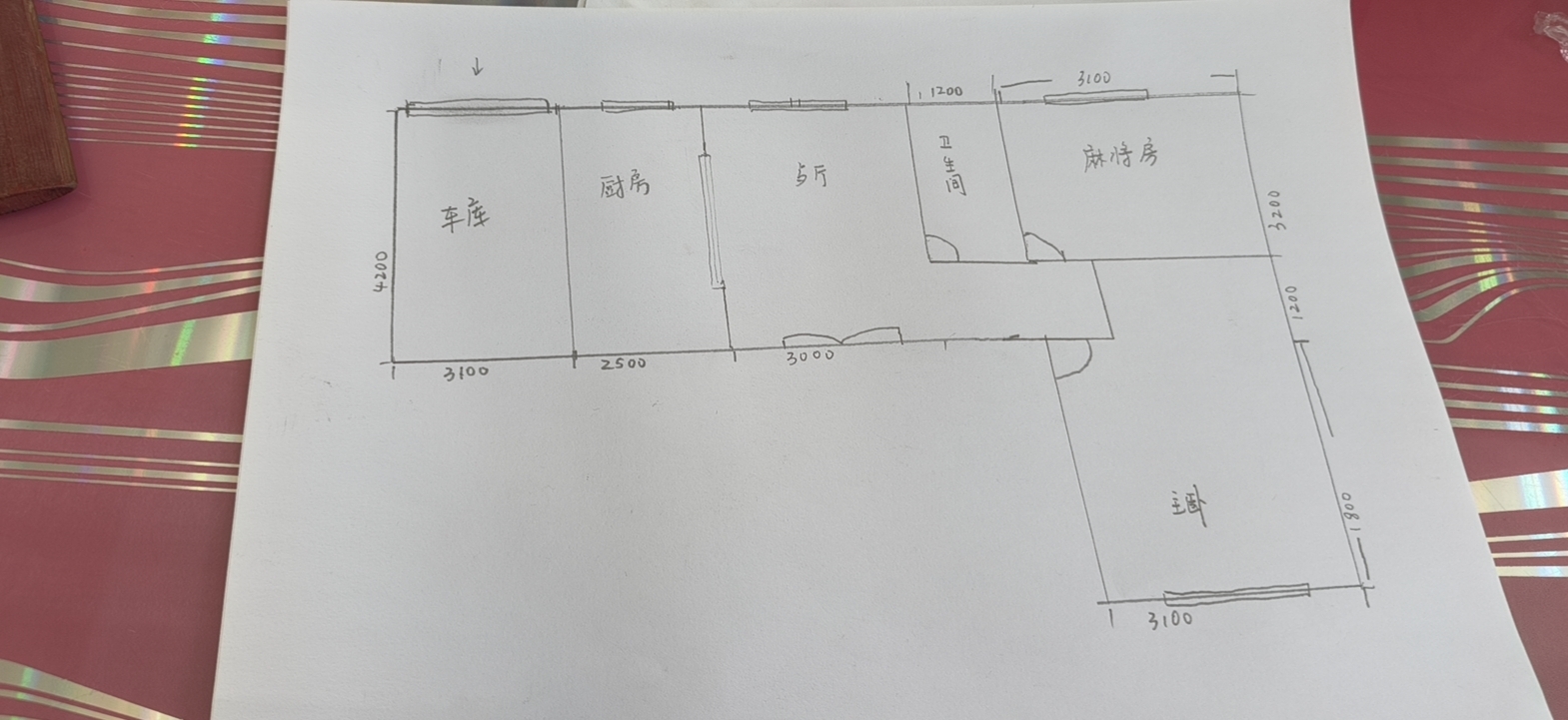

这次原图是放在桌面上的纸质手绘户型图，包含手写房间名称、尺寸和门窗符号。下面展示原照片与转换后的CAD线稿，看看从纸上草图到数字图纸的效果。
从结果预览能看到什么？

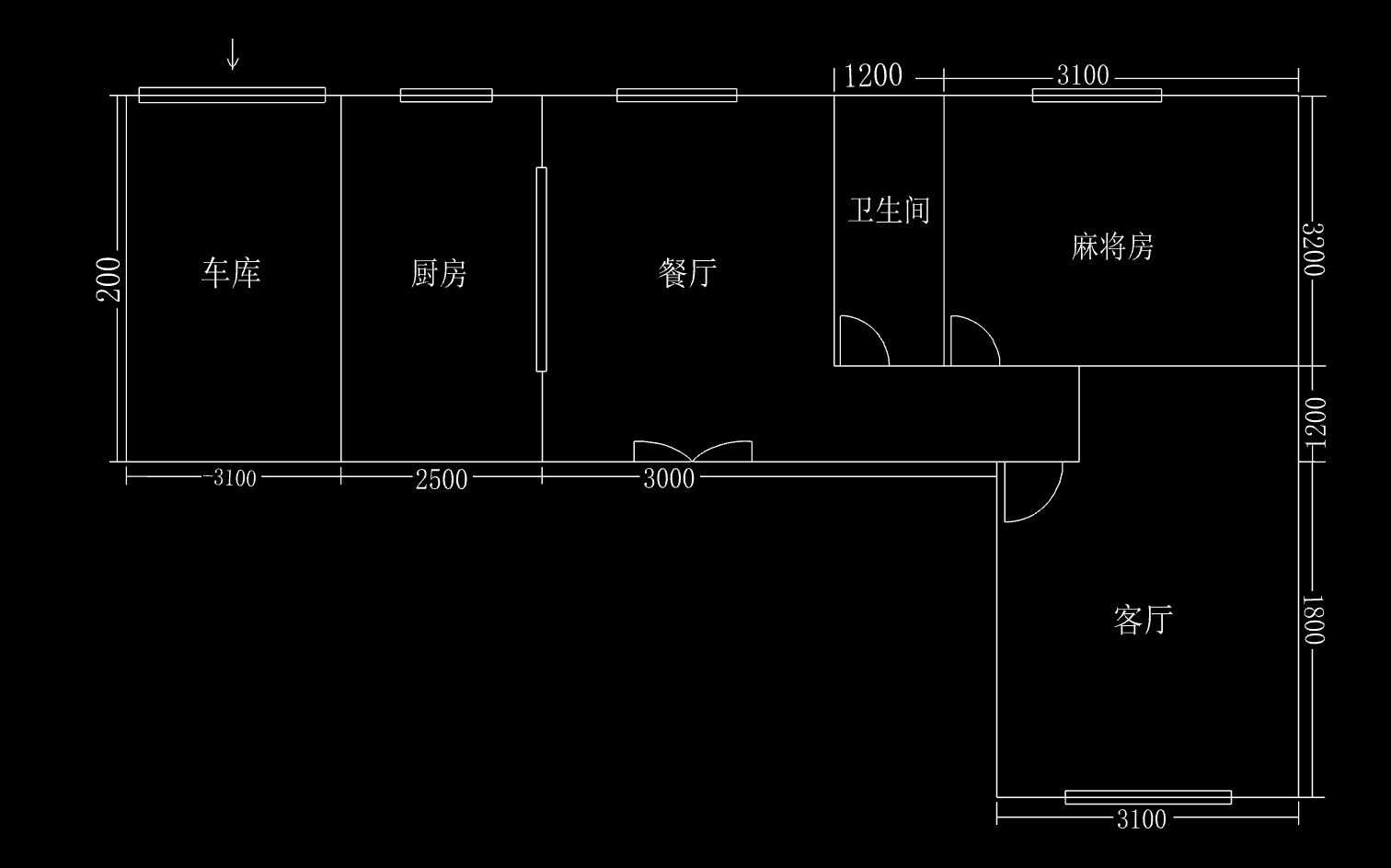

原照片包含桌面背景和倾斜的纸张。结果预览中，桌面背景不再出现，主要房间分隔、右侧向下延伸的空间、窗户符号和门扇开启弧线仍可辨认，线条也呈现为更规整的水平或垂直方向。
点击下方入口，可以在线打开实际CAD，进一步查看房间布局与线条细节。
怎样转换自己的手绘户型图？
- 将纸张铺平，尽量正对拍摄，让墙线、门窗和手写标注清晰可见。
- 上传户型图照片，生成CAD结果。
- 打开CAD，根据自己的用途继续整理布局、线条和标注。
使用前请结合原图和已知尺寸复核；用于施工时，应由专业人员确认。
和清晰户型图转换有什么区别？
案例112742使用清晰的带家具户型表现图，本案例使用纸质手绘图的照片。可以结合两个案例，看看不同类型户型图片的转换效果。
